雙層袋內外濾袋式除塵器的組成（雙層袋內外濾袋式除塵器的獨特之處）

雙層袋脈沖袋式除塵器

雙層袋脈沖袋式滁塵器由上箱體、中箱體、灰斗、卸灰裝置和噴吹裝置等幾部分組成。含塵氣體由灰斗上部進入，凈氣由上箱體排出。圖1所示為SMC- I系列雙層袋脈沖袋式除塵器，其結構和工作原理與MC型除塵器大致相同，采用淹沒式脈沖閥、脈沖噴吹清灰，噴吹壓力為0.3~0.4MPa,壓縮氣體通過噴吹管輸送至每條濾袋而使其清灰。

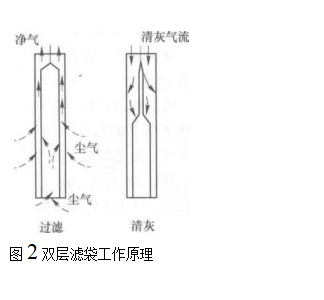

雙層袋除塵器獨特之處在于，濾袋由套在一起的內袋和外袋兩部分組成（圖2）,外袋上端開口，并固定于花板上；而內袋則下端開口，并與外袋底部的周邊縫在一起，上端懸吊于外袋袋口附近。外袋內裝有框架，框架用?6mm圓鋼制成，外面以02mm鐵絲環繞，形成網式框架，可防止濾袋直接和框架的焊點接觸，保護濾袋。過濾時，外袋被吸附在濾袋框架上，內袋脹起，粉塵被阻留在外袋的外表面和內袋的內表面上，亦即外袋為外濾方式，內袋為內濾方式。凈化后的氣體由外、內袋之間的夾層流向外袋的袋口，最后由上箱體的出風口排出。

清灰時，噴吹氣流從外袋的袋口進入濾袋，外袋和內袋的袋壁分別向外和向內急速變形，粉塵受強烈的沖擊振動而從濾袋表面剝離。雙層濾袋固定在分隔上箱體和中箱體的花板上，每個袋孔焊有短管，安裝時先將已經裝有框架的濾通過袋孔插入花板，再將濾袋上口翻邊，并綁扎在短管外邊即可。安裝新濾袋以及檢查和更換已用濾袋都可揭開頂蓋后在花板以上的凈氣空間進行，人與污袋接觸較少
